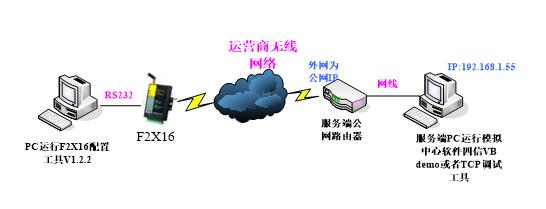

1.測試網絡拓?fù)洌?/span>
DTU通過串口配置各項參數后，核心參數為服務器端的公網IP和端口，配置好保存以后，DTU就會去撥號并連接保存的服務端公網IP和端口，并連接上服務端軟件，連接上以后DTU和服務器軟件就可以通信了。
備注：出于測試的方便或者條件不允許，配置DTU的PC和服務器PC可以是同一個。因為配置DTU是通過串口，而服務器模擬軟件走的是網絡端口，PC可以同時用。
2.服務端網絡配置說明
DTU需要依靠連接服務端的公網IP和端口來建立連接，因此，首先要知道服務端公網IP，然后配置好端口。通過登入服務端PC的路由器的方式可以知道公網IP并做端口映射，
查詢公網IP：

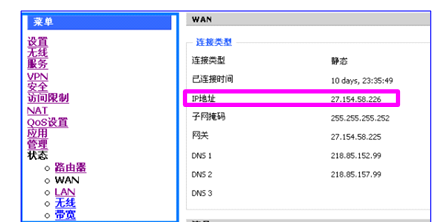

在路由器的狀態查詢頁面中，可以看到路由器的外網IP，這個IP應當是公網IP。
記住此公網IP，然后在此路由器上做一個端口映射到服務器軟件所在PC的IP上。
端口映射：
端口映射一般在路由器的NAT功能/端口轉發/轉發規則下面做，以四信路由器為例，假如服務器軟件所在PC的IP為192.168.10.109，要配置的端口為9256，則配置如下：
3.DTU配置說明
DTU主要是負責撥號上網，并通過運營商無線網絡與服務器軟件建立連接，在下位機與服務器軟件間建立透明的“通信橋梁”。因此核心配置參數主要是通信相關的服務器IP和端口和串口參數。（上面已知道服務端 公網IP為27.154.58.226，并配了9256端口到服務器PC上，以此為示例配置DTU通信）

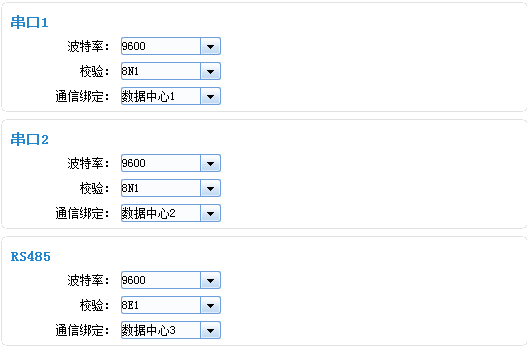

核心配置參數說明：

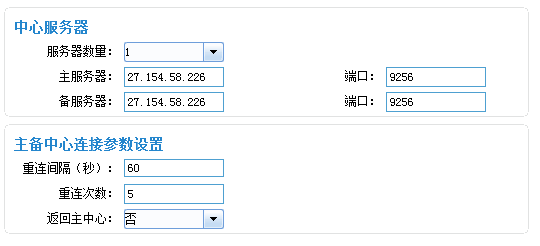

3.1 中心服務器參數配置
服務器數量最多可設置5個。

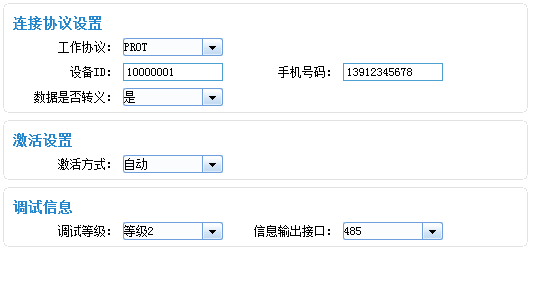

3.2 DTU工作參數配置
附注：DTU各工作模式說明
PROT模式 有固定注冊包和心跳包的TCP傳輸協議模式；
DCTCP模式 電力相關通訊協議，采用TCP協議傳輸；
DCUDP模式 電力相關通訊協議，采用TCP協議傳輸；
TRNS模式 modem 模式；
SMSCLI模式 4G DTU作為短信DTU，工作數據通過短信的方式發到已綁定的手機上，同時接收已綁定的手機發送的內容，并將數據發送指定的外圍接口上；
SMSSER模式 4G DTU作為短信DTU，工作數據通過短信的方式發到已綁定的手機上，但對發送內容有要求，必須按指定的格式組幀發送，同時手機可以向短信DTU發送數據，短信DTU會將數據發送指定的外圍接口上；
4.DTU與中心通信
配置完服務器的網絡和DTU參數，在服務端啟動服務器軟件監聽端口，DTU配置軟件點擊“重啟設備進入通信狀態”就可以連接過來，雙方建立通信了。
5.服務端動態公網IP環境
四信DTU支持域名解析功能，因此當服務端公網IP為動態的時候（比如PPPoE撥號方式），服務端可以采用DDNS（動態域名解析）的方式，用一個固定的域名來代替動態的IP。四信路由器支持DDNS功能，對于不支持DDNS功能的路由器，可以采用花生殼的方式。

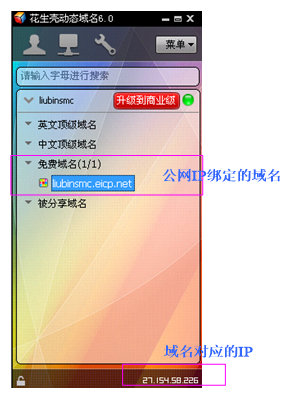

以花生殼域名方式為例，在服務端PC安裝花生殼客戶端并申請帳號。

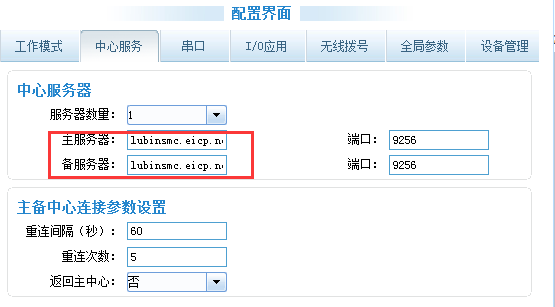

綁定了域名后，對于DTU來說，這個域名就相當于服務端的公網IP，當這個公網IP變化時，域名服務器就會將最新的IP和域名更新并相對應，以起到固定IP的效果。DTU對應配置如下：
