一、系統組成
1、三菱PLC
終端方面，F(xiàn)X1s系列PLC為RS232串口8針通訊接口，與F2X03系列DTU連接的話必須轉換成232或者485通訊接口，接線定義如下：

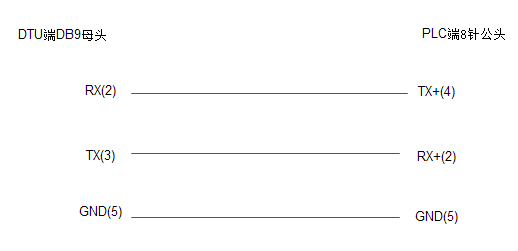

IP Modem DB9頭定義： PLC DB9頭定義：

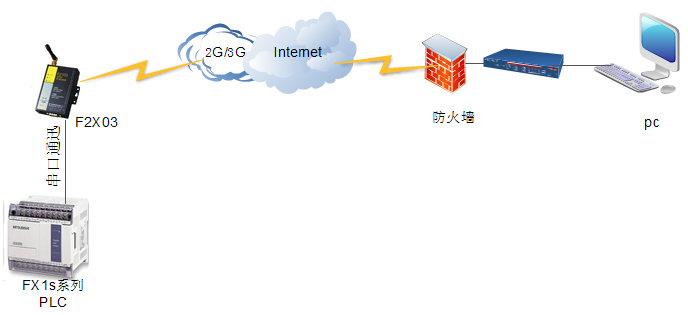

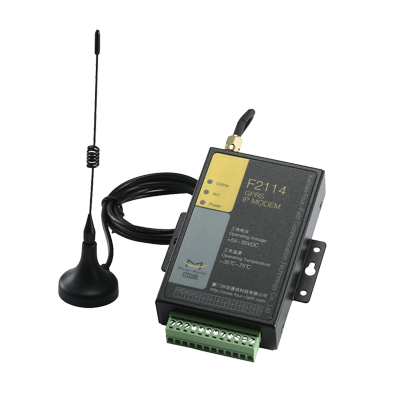

- 廈門四信F2603，主要負責傳輸功能，通過TCP Clinet與TCP Server建立TCP連接實現雙向數據的收發。具體網絡拓?fù)鋱D如下：
3、服務端
服務端需要具備一個公網IP和映射給內部需要監控數據的IP上和DTU一致的端口，運行四信TCP2COM軟件監聽相應的端口，并虛擬一個串口出來，預填好相應的通道信息，服務端編程軟件只需要讀取該虛擬的串口即可（TCP2COM軟件詳細設置參考四信TCP2COM軟件使用說明）。整體應用相當于將串口線中間一部分替換成網絡通信，最終編程軟件依然是讀串口數據。
二、DTU相關參數配置：
（1）、DTU參數配置

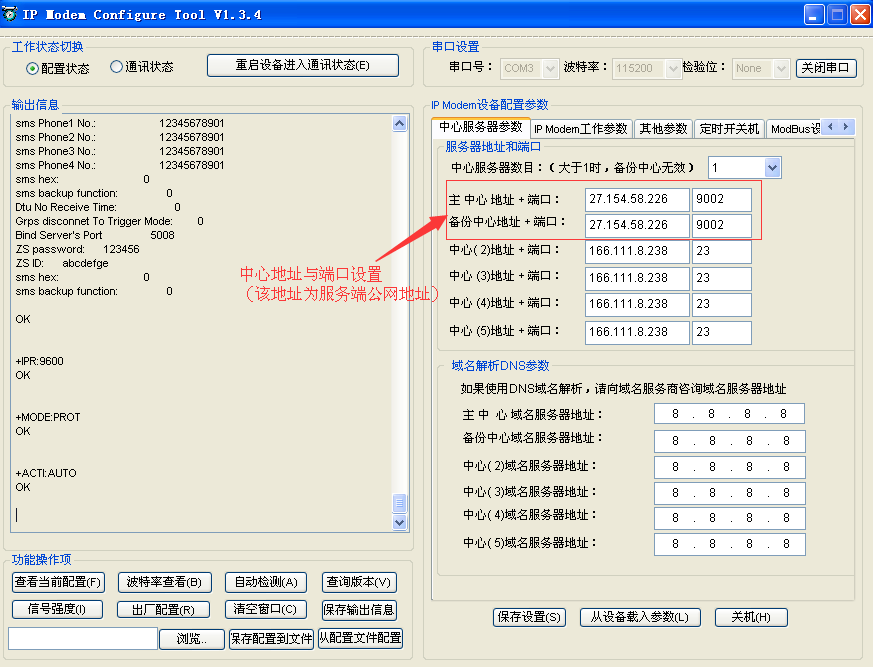

先將IP MODEM 模塊斷電，再打開“IP Modem Configue” 軟件，然后再將IP MODEM上電，進入配置狀態，進行服務器端IP地址和端口映射，如下圖：

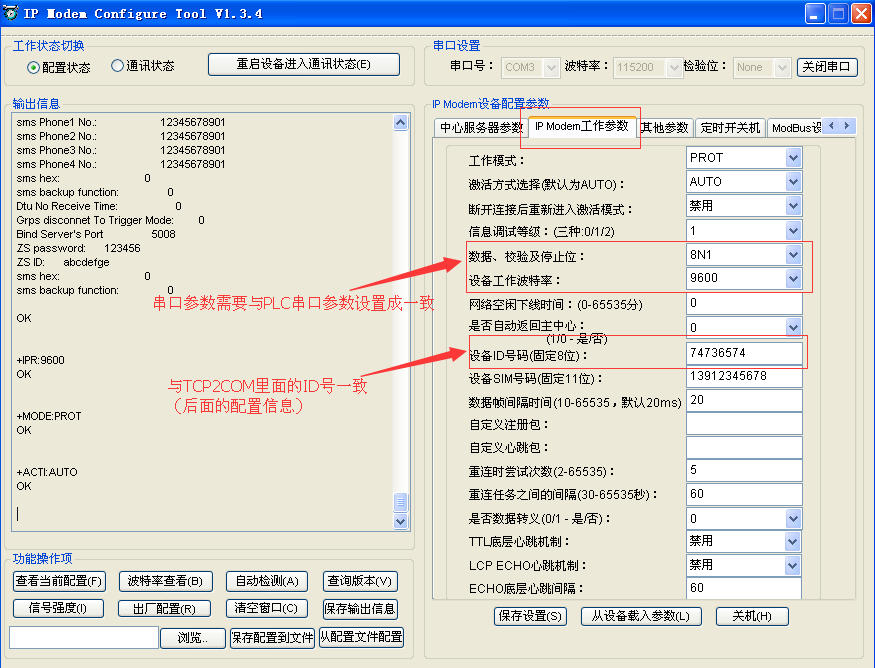

IP Modem工作參數設置：
- TCP2COM參數設置
1、虛擬串口：

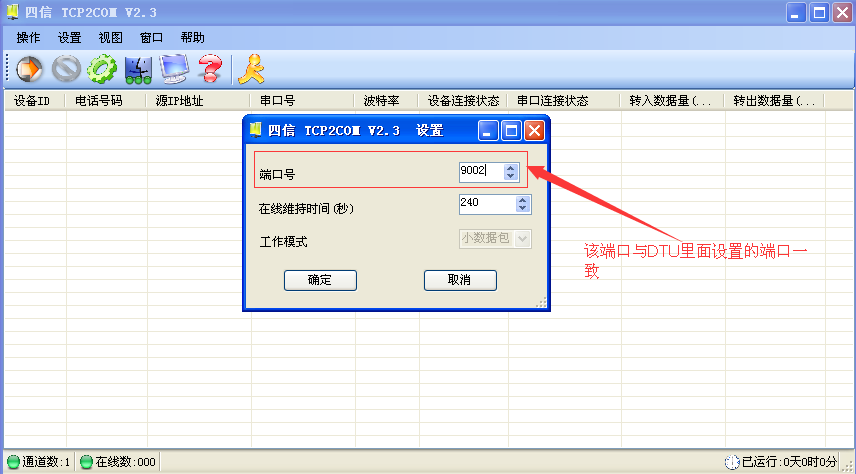

2、監聽端口設置：

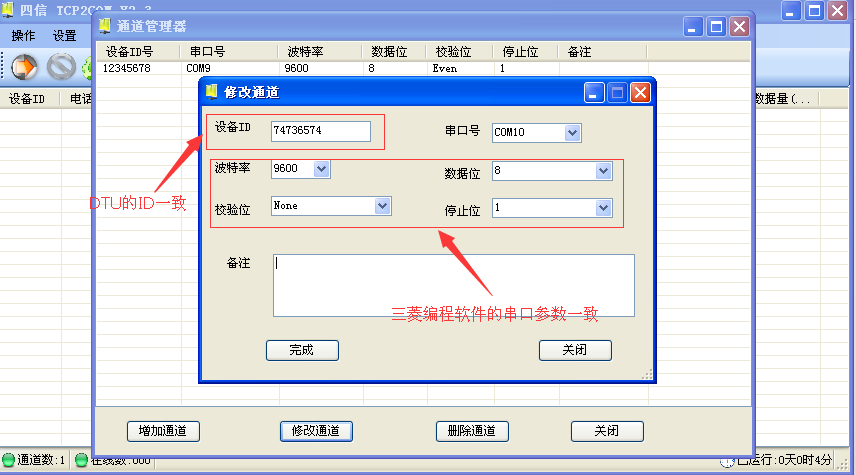

3、串口參數設置

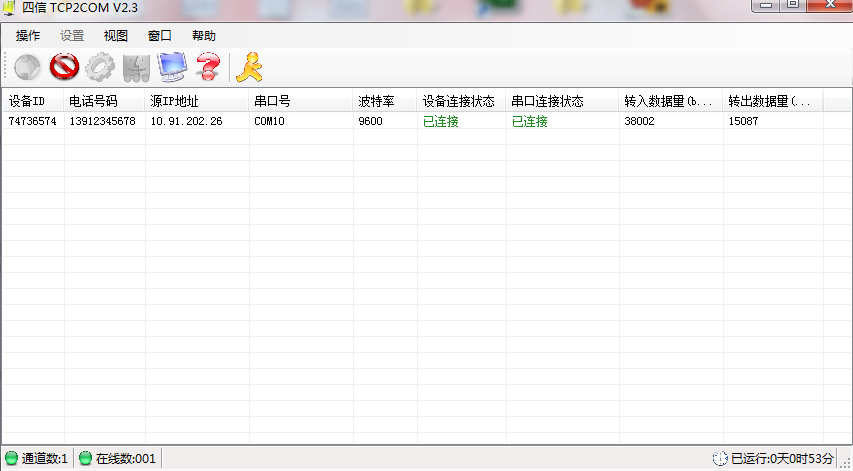

- 啟動服務，DTU連接上TCP2COM后可以看到設備在線，如下：
實際通信過程中因?yàn)橥ㄟ^運營商的無線網絡傳輸數據，通信過程中根據實際網絡情況會有幾十毫秒至2秒左右的延遲，所以編程軟件通信時間檢查建議設置在30以上

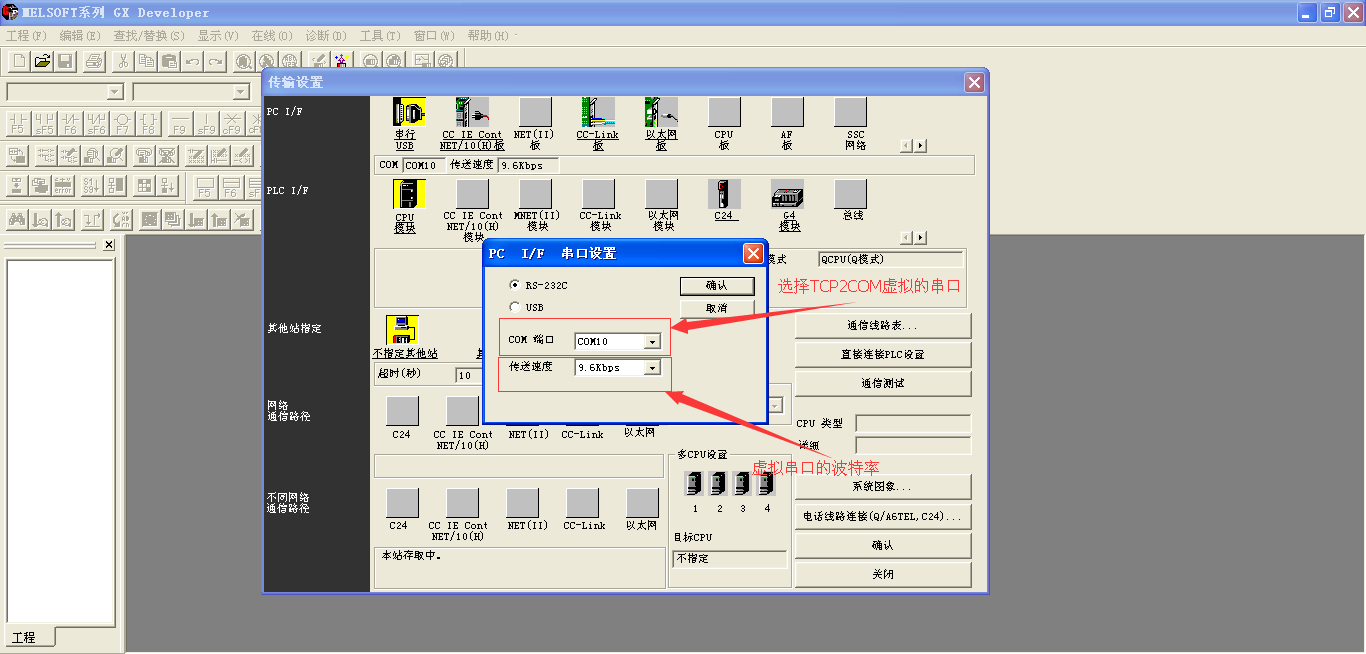

- 軟件串口參數設置：

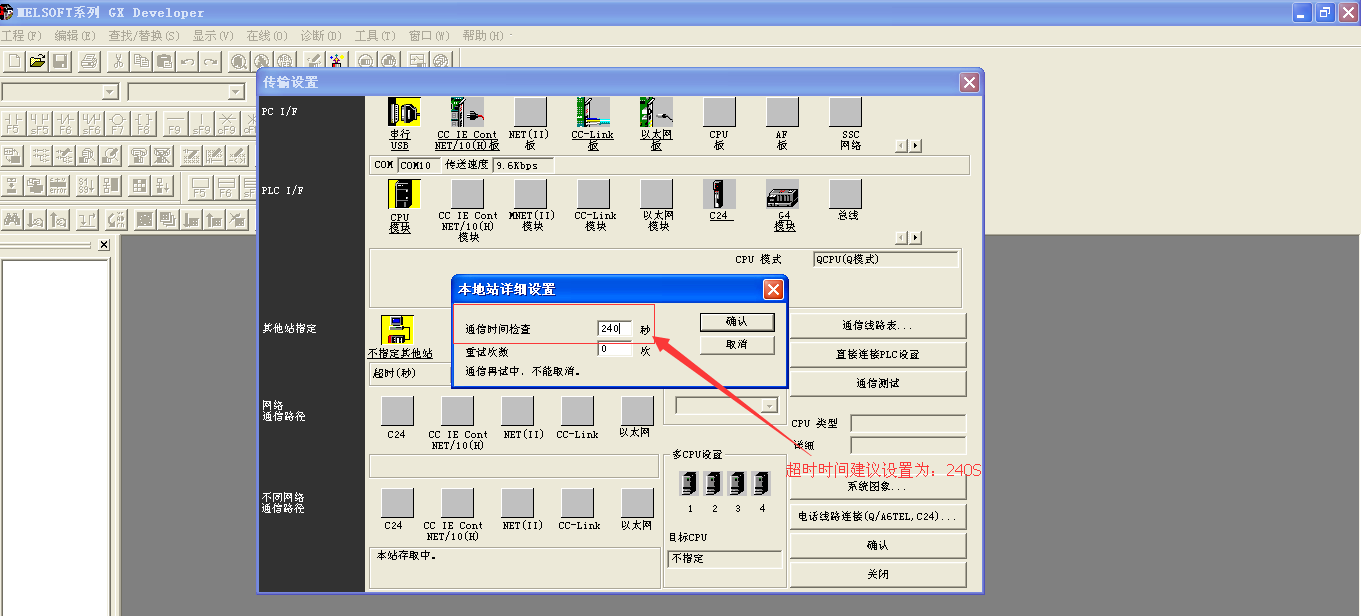

- 通信超時設置：
四、通信測試（主要是下載或者下載程序）

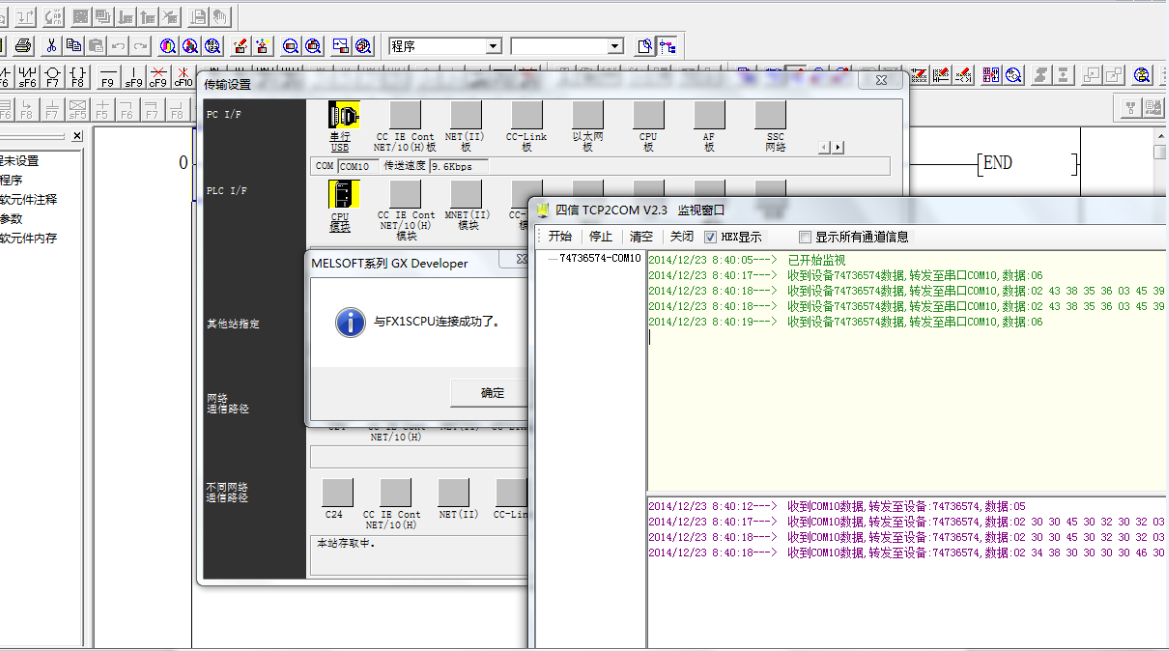

（1）通訊測試：
（2）編程軟件與PLC上下載程序測試：

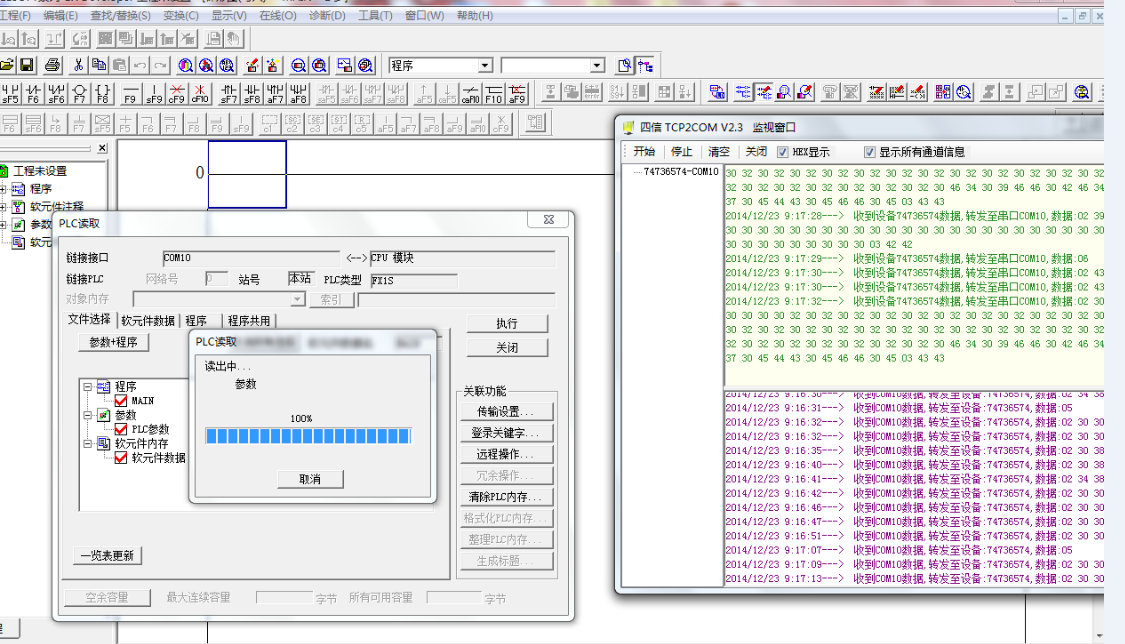

①、上載PLC程序：

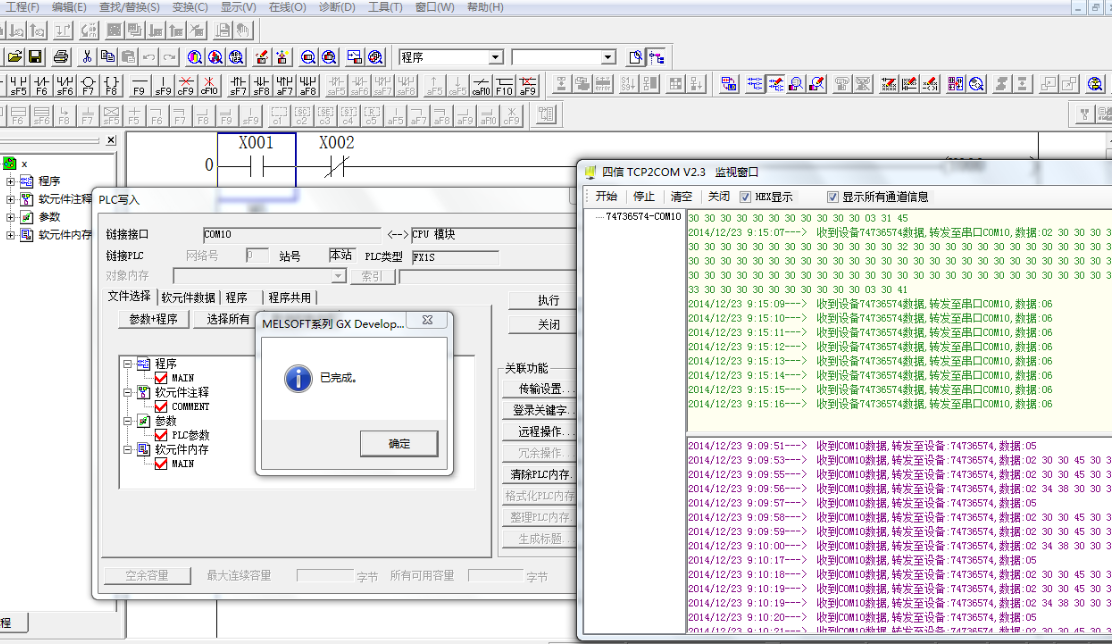

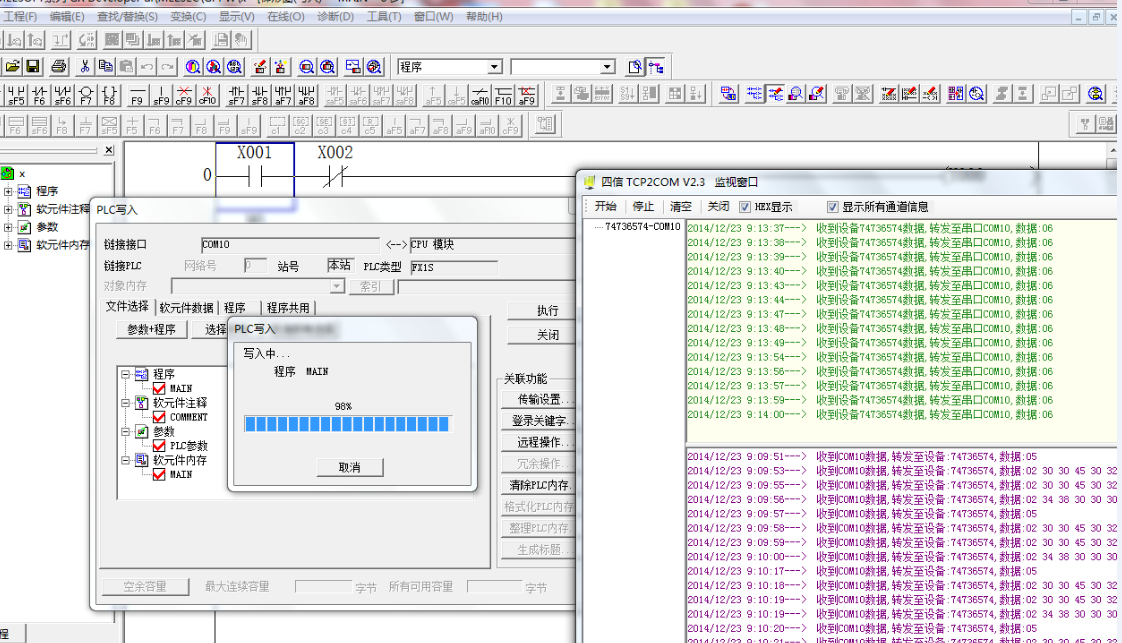

②、下載PLC程序：

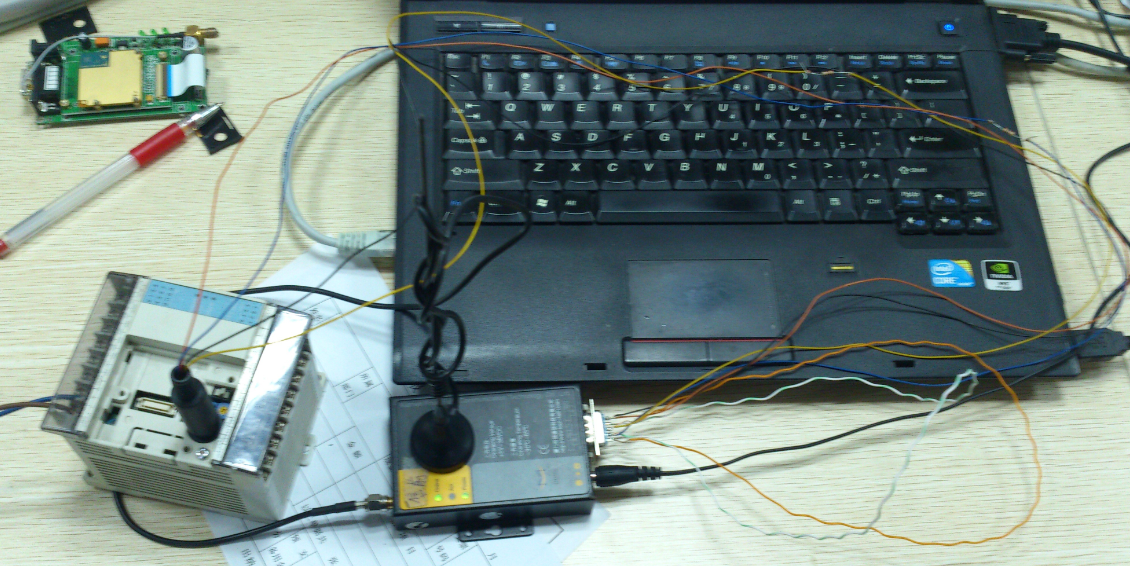

3、實際接線圖：
