現代的樓宇建設已經將很多電表集中放置在一起，這些電表都內置單片機，可以通過單片機讀取實際的用電數據，并且可以通過RS-485的通訊方式來與外部通訊。利用四信F2X14 IP MODEM的RS-485通訊能力，將其與電表并聯起來，并通過F2X14來實現與移動網絡、抄表數據服務中心的連接，這樣，抄表數據服務中心就可以直接訪問到每一個電表，實現了遠程抄表系統。

　　技術部署

　　整個系統包括兩大部份：前端采集及傳輸部份、中心數據存儲及處理展示部份;

　　采集及傳輸：主要包括智能電表、無線DTU、設備防護箱等。主要是由DTU采集電表數據，并通過GPRS/CDMA/3G等無線網絡將數據傳輸?shù)街行姆?wù)器;

　　數據存儲及處理展示：主要包括數據服務器、應用服務器、監控大屏等部份組成。主要負責對前端采集返回的數據進行存儲、分析、展示等操作。

　　4G DTU無線抄表系統設計中考慮的幾個主要問題：

　　電表的選擇

　　隨著電子技術、單片機技術在電表中的應用，出現了智能化電表，大體上可分為兩種類型：帶有微處理器的機電式和全電子式。機電式借用原感應式電度表的機芯，通過光電傳感器讀取轉盤轉數來測量用戶的用電量，如磁卡式電表、電卡式電表、IC卡電表等;而全電子式電度表則采用電壓電流隔離方式，進行A/D轉換，將采樣值相乘并累計計算用戶的用電量。機電式智能電表成本較低，主要用于單相電度表，適合于居民用戶使用全電子式電表主要用于三相電計費，針對企業應用。為了實現遠程自動無線抄表，應選擇配有通信接口的智能電表，通常有RS-485、RS-232、CAN總線收發器或紅外等幾種接口形式。

　　通信方式

　　4G DTU遠程無線抄表終端的核心是利用計算機網絡與通信技術，通過4G無線網絡，自動統計各個用戶的用電量，并送傳到遠程監控中心，實現抄表自動化。在這里我們著重介紹一下4G無線網絡傳輸?shù)某矸绞健?/p>

　　4G無線通信方式不受時間地域的限制，只要移動網絡能夠覆蓋到的區域都能夠時間無線抄表，同時四信4G DTU無線抄表模塊還能夠保持長期在線狀態，管理中心只要通過計算機就能隨時得到電表的準確數據。

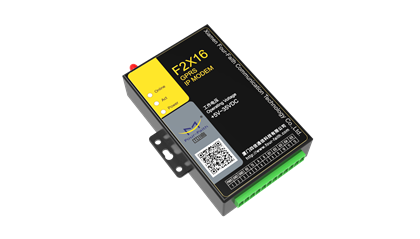

　　無線傳輸模塊(4G DTU)

　　在具有樹型網絡結構的遠程無線抄表系統中，四信4G DTU無線傳輸模塊相當于一個智能管理機。

【點擊了解4G DTU/GPRS DTU的功能】

　　其主要功能：一是收集所屬各電度表的數據(如電表示數、電表狀態)并進行處理，然后按照中心臺的要求，將數據由數據轉接器經通信介質傳輸至中心臺。二是能夠根據中心臺的命令，存儲所屬電度表的地址，并對所屬電度表的重要參數(如電表常數、電表底數)進行設置;三是具有組網功能，并能夠與多個電表之間點對點或點對多點的信號聯絡和數據傳輸。
