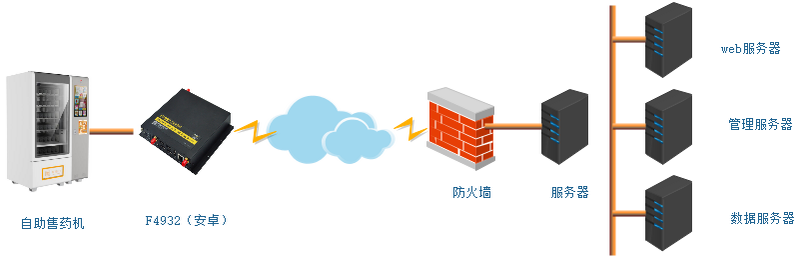

系統主要由下層執行設備、中層控制及傳輸設備及遠程平臺數據處理三部分組成：

　　1、平臺數據處理部分由服務器、防火墻組成，主要工作是接收、處理終端上報數據，并進行數據庫存儲以及web網頁數據發布展示功能。

　　2、中層執行設備主要是廈門四信F4932(安卓)工控機，其搭載的藥品售賣APP由用戶操作選擇相應藥品，并可通過有線、WiFi或者3G/4G蜂窩網實現與遠程服務器的數據通信：自動售藥機當前運營的數據，包括系統狀態、系統故障、料道故障、缺貨情況、銷售數據。運營人員可以在任何一臺
聯網的電腦上掌握售貨機的這些信息，實現自動售貨機的大規模運營和網絡化管理。

　　3、下層執行設備主要包括：

　?、?人機交互：包括鍵盤，LCD屏幕等，支持用戶選貨確認，以及提醒用戶操作指示和顯示運行狀態。目前很多制造商都采用大屏幕的觸屏顯示代替?zhèn)鹘y(tǒng)功能單一的顯示屏和鍵盤，將兩者功能進行合并，而且在功能性和娛樂性上有了很大提高。

　?、?外圍設備：實現硬幣機、紙幣機、移動支付的交互，以及對控制出貨的螺旋電機進行控制操作。此處的通信使用MDB/ICP協議。

　?、?存儲模塊：在售藥機內部也有存放銷售以及狀態信息的存儲模塊，防止在網絡故障時交易信息的丟失，以及對網絡恢復時刻進行補發。

　?、?刷卡以及通信設備：刷卡以及通信設備就作用是使用刷卡支付代替現金交易支付功能，同時通過網絡通信實現數據統計與狀態監控。

　?、輸z像頭：USB攝像頭接F4932USB或者網絡攝像頭接設備網口可實現自助售藥機遠程監控。

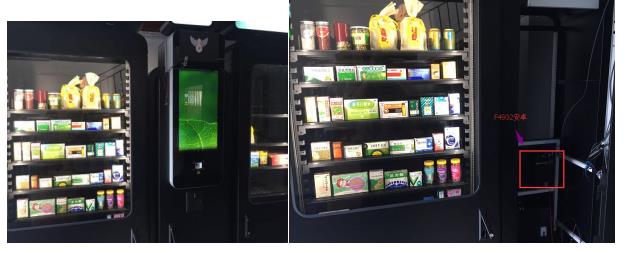

　　現場應用照片

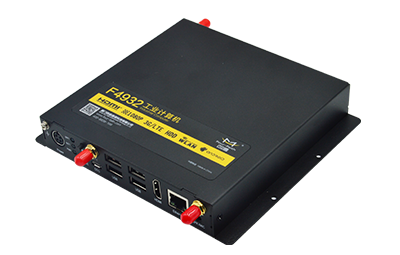

　　小型工控機F4932

　　● 針對自助終端研發的工控機;

　　● 采用 Freescale Cortex™-A9 i.MX6 處理器;

　　● 運行內存2G

　　● 運行內存2G

　　● 機身內存ROM 8G

　　● 支持Android和Linux雙系統

　　● 支持VPN,APN,NAT數據安全

　　對于售藥機的應用，已經成為零售業的未來趨勢，而售藥機的網絡化消費和網絡化管理已成為售貨機行業的必然趨勢，人們通過自己投幣或者移動支付自動取貨，不受時間和地點限制，方便快捷地買到需要的藥品等。自動售貨機通過無線通信模塊不僅可以補充人力資源不足的缺陷，而且可以實現24小時無人售貨的系統，可以更省力，運營資本少，擁有多種優勢。

》》》點擊了解小型工控機F4932
